Наверняка вы слышали слово «фланец», но что это такое, и почему их так часто используют в различных трубопроводах?
Если коротко, то это крепёжная деталь, которая позволяет надёжно и герметично соединить трубы, арматуру, резервуары и другое оборудование. А теперь давайте разберёмся, что такое фланец и где его чаще всего применяют.

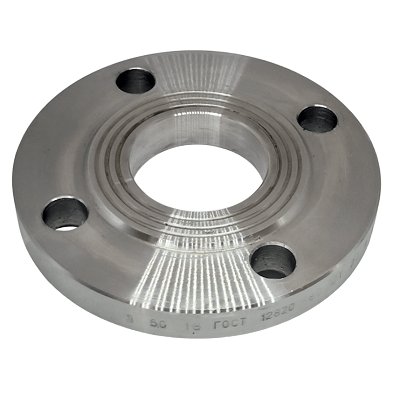

Что такое плоский фланец?
Плоский фланец, или как его ещё называют, приварной фланец, представляет собой металлический диск с отверстиями для крепёжных болтов или шпилек. Внутреннее отверстие фланца соответствует внешнему диаметру трубы.
Главная особенность плоских фланцев - это способ их монтажа. Они надеваются на трубу и привариваются к ней по всему периметру с двух сторон. Такой тип соединения обеспечивает высокую надёжность и герметичность, что критически важно для систем, работающих под давлением.
Материалы и стандарты
Фланец плоский изготавливают из различных материалов, выбор которых зависит от условий эксплуатации: температуры, давления и типа рабочей среды. Наиболее распространённые материалы - это углеродистая сталь, нержавеющая сталь, а также различные легированные стали.
Производство фланцев регламентируется стандартом ГОСТ 12820-80. Этот стандарт определяет все ключевые параметры:
- условный проход (Ду),
- условное давление (Ру),
- типы уплотнительных поверхностей,
- размеры и другие важные характеристики.
Выбор правильного фланца в соответствии с ГОСТом гарантирует его совместимость с другими элементами системы и надёжность всей конструкции.
Преимущества плоских фланцев
Почему же плоские фланцы так популярны? Их преимущества очевидны:
- Простота монтажа. Несмотря на то, что требуется сварка, сам процесс установки фланца на трубу достаточно прост и не требует сложного оборудования.
- Высокая надёжность. Сварное соединение обеспечивает отличную герметичность и устойчивость к вибрациям и механическим нагрузкам.
- Универсальность. Плоские фланцы подходят для широкого спектра трубопроводов: от водоснабжения и отопления до нефтегазовой и химической промышленности.
- Экономичность. Они, как правило, дешевле своих аналогов, например, воротниковых фланцев, что делает их отличным выбором для многих проектов.
Сфера применения фланцев
Благодаря своим характеристикам, плоские фланцы применяются в самых разных отраслях. Их можно встретить в:
- системах водоснабжения и канализации,
- теплосетях,
- нефтегазопроводах,
- химической и пищевой промышленности,
- а также на различных промышленных предприятиях и в строительстве.
Как выбрать плоский фланец?
Чтобы правильно выбрать фланец, важно учитывать несколько ключевых параметров:
- Условный проход (Ду). Он должен совпадать с диаметром трубы. Например, для трубы Ду50 нужен фланец Ду50.
- Условное давление (Ру). Давление в системе не должно превышать значение, на которое рассчитан фланец. Например, для системы с давлением 1,6 МПа (16 кгс/см²) нужен фланец Ру16.
- Материал. Выбирайте материал фланца, исходя из рабочей среды. Для агрессивных сред лучше использовать нержавеющую сталь.
- Тип уплотнительной поверхности. От этого зависит, какая прокладка будет использоваться для герметизации соединения.
Заключение
Плоский приварной фланец - это надёжный и универсальный элемент для соединения труб и оборудования. Его простота, надёжность и доступная цена делают его незаменимым для множества инженерных систем. Если у вас возникли вопросы по выбору фланца, всегда можно обратиться к специалистам, которые помогут подобрать оптимальный вариант для вашего проекта.
