Шаровой кран, часто применяемый в гидравлических системах, представляет собой не только запорное устройство, но и эффективный регулятор потока среды.
Принцип его работы основан на вращении шара в корпусе. Особенность, которая характеризует кран шаровой — возможность как полного, так и частичного перекрытия потока.
Устройство и принцип работы
Кран шаровый состоит из корпуса, шара и штифта для крепления рукоятки или соединения с приводом. Простота устройства проявляется во вращении шара в диапазоне от 0 до 90°, регулируя поток среды в системе. Это осуществляется с помощью ручного рычага, червячной передачи, электро- или пневмопривода.
Виды и разновидностиСуществует множество видов шаровых кранов, каждый из которых адаптирован под конкретные требования и условия применения:
- Полнопроходные краны шаровые характеризуются отсутствием потерь давления при полностью открытом положении. Они обеспечивают максимальный проход для среды и позволяют эффективно регулировать поток без значительных ограничений.
- В отличие от полнопроходных, неполнопроходные краны имеют отверстие в шаре меньшего диаметра. Это конструктивное решение способствует снижению расхода среды, но при этом увеличивает интенсивность потока. Такие краны могут быть полезны в ситуациях, где необходимо ограничивать поток, сохраняя при этом высокую скорость передвижения среды.
- Также широко используются шаровые краны с электроприводом. Это позволяет автоматизировать процесс управления потоком среды, что особенно полезно в промышленных системах или технологических процессах, где требуется точное и моментальное регулирование.
Шаровой кран — важный элемент инженерных систем, и выбор между полнопроходными и неполнопроходными вариантами зависит от конкретных требований и условий эксплуатации.
Типы кранов
Разнообразие типов кранов предоставляет широкий выбор, в зависимости от конкретных требований и условий эксплуатации системы.
Рассмотрим основные виды и их характеристики:

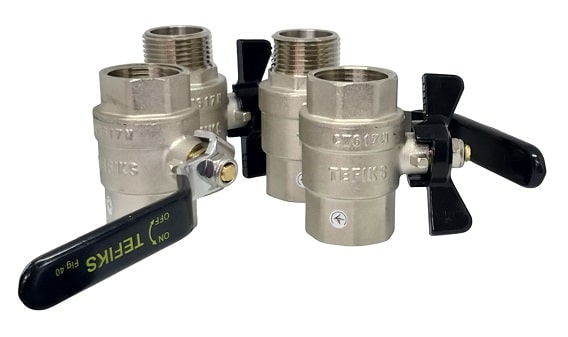

- Резьбовые шаровые краны обладают резьбовыми соединениями и широко применяются в бытовых системах. Их установка относительно проста, что делает их удобными для использования в домашних водопроводах, системах отопления и других бытовых сетях.
- Фланцевые краны предназначены для использования в промышленных системах, где требуются более высокие давления и нагрузки.
- Сварной кран шаровой для воды создает возможность надежного соединения без необходимости использования резьбовых или фланцевых элементов.
Неразборные краны, как правило, более доступны для бытового использования, предоставляя простоту и удобство. В то время как разборные модели обеспечивают легкость ремонта и замены изношенных элементов, что является важным фактором в промышленных и технических системах.
Материалы и конструкция
Выбор материалов зависит от условий эксплуатации и типа среды. Стандартные шаровые краны для воды чаще всего имеют латунный корпус и шар, в то время как фланцевые изготавливаются из серого чугуна. Другие варианты включают ковкий чугун, сталь, нержавеющую сталь и их комбинации.
Применение и назначение
Шаровые краны подходят для различных сред: вода, газ, неоднородные жидкости, масла, химические вещества, а также воздух. Существуют разнообразные модели по диаметру, давлению и температуре, что обеспечивает их универсальность в применении.
Шаровой кран для воды — надежное и эффективное устройство. Выбор подходящей модели зависит от конкретных условий эксплуатации, требований к материалам и характеристикам потока. Важно учесть все особенности арматуры, чтобы обеспечить долгий и бесперебойный процесс работы системы.
